2025-04-18
在工業自動化領域，西門子WinCC（Windows Control Center）作為一款經典的SCADA（數據采集與監控系統）軟件，常被用于可視化控制和數據管理。而西門子S7-1200 PLC憑借其緊湊設計和高性能，在中小型自動化項目中廣泛應用。然而，由于WinCC原生支持的PLC驅動有限，尤其是與非西門子設備的集成，通常需要借助第三方工具（如Kepware）實現靈活通訊。本文將詳細介紹如何通過Kepware OPC Server實現WinCC與S7-1200 PLC的穩定數據交互。
北京東方鼎晨科技有限公司自2008年以來一直為Kepware中國區總代理/技術首選分銷商，負責kepware旗下KEPServerEX產品銷售、技術支持、產品培訓等服務。

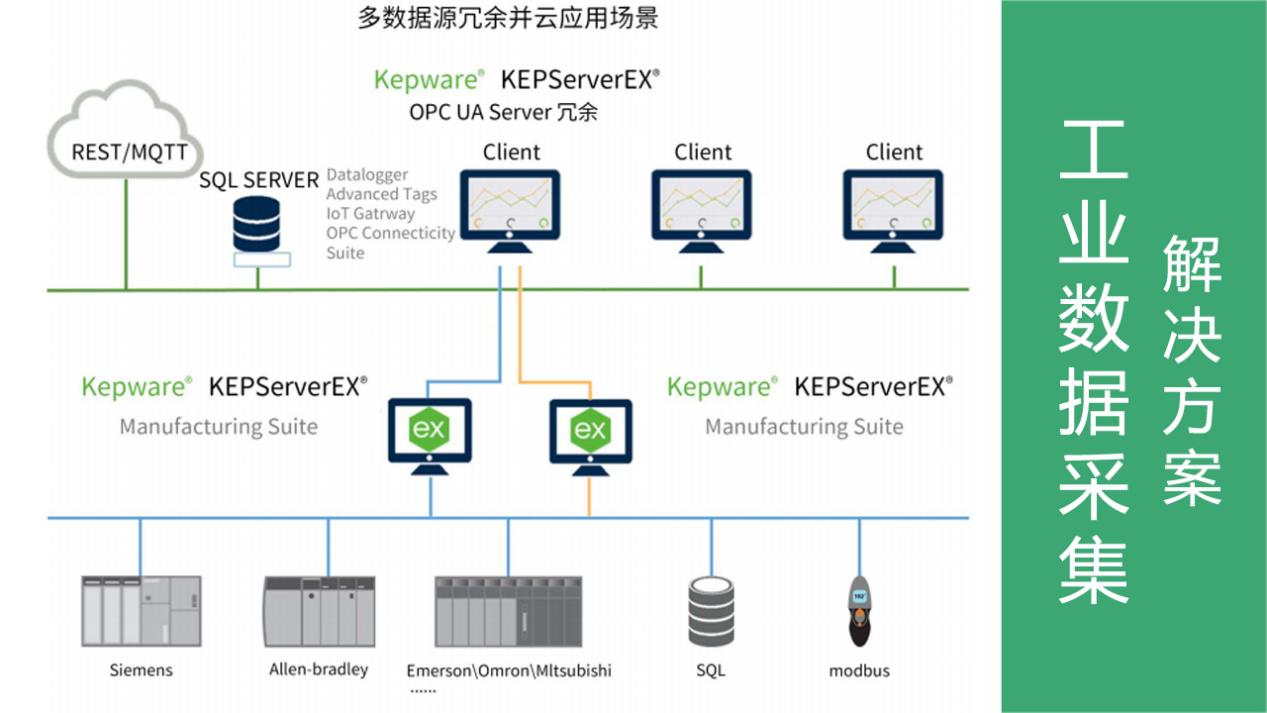

一、背景與工具準備
1.核心組件介紹
-WinCC：西門子的SCADA平臺，用于監控、數據記錄及人機交互。
-S7-1200 PLC：西門子TIA Portal生態下的緊湊型控制器，支持Profinet/Ethernet通訊。
-Kepware：跨平臺工業通訊中間件，支持多種PLC協議（如Siemens S7、Modbus TCP等），通過OPC協議（如OPC DA或UA）與上位系統交互。
2.所需工具
- Kepware KEPServerEX（需安裝Siemens TCP/IP驅動）。
- WinCC V7.x或更高版本（需配置OPC客戶端功能）。
- S7-1200 PLC固件版本V4.0及以上（支持開放式以太網通信）。
- 網絡環境：PLC與上位機需在同一局域網，且防火墻允許相關端口（默認102）。
二、配置Kepware與S7-1200 PLC通訊
1.創建Kepware通道與設備
-步驟1：打開KEPServerEX，右鍵點擊“Project” → 選擇“New Channel” → 命名為“S7-1200_Channel”，驅動類型選擇“Siemens TCP/IP Ethernet”。
-步驟2：右鍵點擊新建的通道 → 選擇“New Device” → 輸入設備名稱（如“PLC_1”），設置PLC型號為“S7-1200”。
-關鍵參數配置：
-IP Address：S7-1200 PLC的IP地址（如192.168.0.1）。
-Rack Number：默認為0。
-Slot Number：S7-1200的插槽號通常為1（注意：S7-1500為0，此處需確認PLC型號）。
-Connection Timeout：建議設為2000ms。
2.添加數據標簽
- 右鍵點擊設備 → 選擇“New Tag” → 定義標簽名稱（如“Motor_Speed”）。
-地址格式：遵循Siemens S7協議規范，例如：
- 讀取DB塊數據：`DB100.DBD0`（表示DB100中從0開始的DWORD）。
- 讀取M區數據：`M0.0`（M區位地址）或`MW10`（M區字地址）。
- 配置完成后，點擊“Test Client”驗證標簽讀寫是否正常。
三、配置WinCC作為OPC客戶端
1.安裝Kepware OPC驅動
- 確保KEPServerEX運行時已啟動（任務欄圖標顯示為綠色）。
- 在WinCC計算機上安裝Kepware提供的OPC Core Components（若未自動集成）。
2.在WinCC中連接Kepware OPC Server
-步驟1：打開WinCC項目，進入“Tag Management” → 右鍵點擊“Add New Driver” → 選擇“OPC.chn”驅動。
-步驟2：右鍵點擊“OPC Groups” → 選擇“System Parameters” → 在OPC服務器列表中找到“Kepware.KEPServerEX.V6”（版本號可能不同）。
-步驟3：通過“OPC Group”添加標簽：
- 點擊“New Tag” → 在“OPC Item”中選擇Kepware中定義的標簽（如“PLC_1.Motor_Speed”）。
- 設置數據格式（需與PLC中定義的數據類型一致）。
四、通訊測試與故障排除
1.基礎測試
- 在WinCC畫面中放置輸入/輸出域，綁定OPC標簽。
- 監控WinCC變量管理中的通訊狀態（綠色表示連接正常）。
- 修改PLC數據，觀察WinCC畫面是否同步更新。
2.常見問題與解決方案
-通訊中斷：
- 檢查PLC與PC的IP地址是否在同一子網。
- 確認Kepware和WinCC的OPC服務器狀態（通過KEPServerEX的“Diagnostics”查看連接詳情）。
-標簽無法讀寫：
- 核對Kepware中的地址格式是否正確（如DB塊需在PLC中啟用“優化的塊訪問”）。
- 檢查PLC防火墻或路由器是否屏蔽了TCP端口102。
-OPC服務器未找到：
- 確保DCOM配置正確（Windows組件服務中啟用OPC訪問權限）。
五、總結
通過Kepware作為橋梁，WinCC能夠高效、穩定地與S7-1200 PLC進行數據交換，尤其適用于多品牌設備集成的復雜場景。此方案的優勢在于：
-靈活性：支持跨協議通訊（如同時接入Modbus設備）。
-可擴展性：通過OPC UA協議可擴展至云端或跨平臺系統。
-安全性：Kepware提供加密通信與用戶權限管理，滿足工業網絡安全需求。
對于需要深度集成的用戶，還可進一步探索Kepware的腳本功能或WinCC的全局腳本，實現更復雜的邏輯控制與數據分析。
